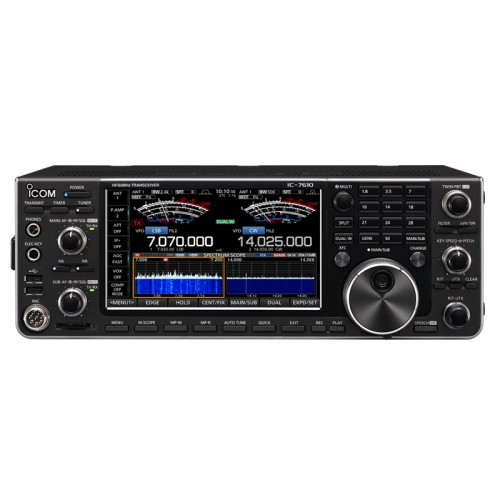

Icom IC7610 all mode Transceiver.


Bel voor onze scherpste prijs


<. 7 Inch touchscreen

- Nederlandse handleiding

• Class-first “DIGISEL” digitale pre-selectors
• 100W HF/50 MHz zender voor LSB/USB, CW, RTTY, PSK31, AM en FM
• Real time spectrum scope met waterval
• Ethernet en USB poorten
• Dual-Watch functie (elke band is te combineren)
• Audio scope en equalizer functies
• Externe display aansluiting (DVI-D)
• SD kaart slot voor spraakopname, logfiles, geheugen data, etc.

Directe HF brengt u naar het volgende niveau, met geavanceerde RMDR en een échte dubbele ontvangerfunctie


Of het bij slechte bandomstandigheden is, of bij het vechten om een gewenste prefix eruit te pikken bij een grote pile-up, zwakke signalen zijn altijd een uitdaging geweest voor DX-ers en contesters over de gehele wereld. Het verschil tussen het QSO in het logboek kunnen bijschrijven of op een later moment nog een keer opnieuw moeten proberen ligt in de prestaties van uw ontvanger. Een belangrijke factor zijn de RMDR-eigenschappen, het vermogen om een zwak signaal eruit te halen bij de aanwezigheid van sterkere signalen op naastliggende frequenties. De IC-7610 introduceert een dubbele direct bemonsterende HF-ontvanger waardoor RMDR van 110dB wordt gehaald. Dit concurreert met de allerbeste zendontvangers die verkrijgbaar zijn.


Belangrijkste functies:


fpga

rmdr


Uniek RF Direct Sampling System
Geïntroduceerd bij de IC-7300, heeft Icom’s RF Direct Sampling System SDR-prestaties betaalbaar gemaakt. Directe bemonstering betekent dat de binnenkomende HF-signalen meteen door de analoog-digitaal-converter worden gedigitaliseerd en direct verwerkt door het FPGA (Field-Programmable Gate Array). Dit proces vermindert de vervorming die uit zichzelf in de verschillende mixertrappen optreedt bij traditionele superheterodyne-ontvangers.

Verbluffende 110 dB* RMDR
Het RF Direct Sampling systeem in de IC-7610 levert een RMDR op van 110 dB. Deze prestaties geven u de mogelijkheid om bij sterke nabije signalen de zwakke signalen als het ware uit de ruis en storing te trekken. Er is een verschil dat daadwerkelijk goed te horen is, als het gewenste signaal uit de pile-up naar voren komt!
*Representatieve waarde bij 2 kHz frequentiescheiding (ontvangen frequentie: 14,2 MHz, modus: CW, MF-bandbr.: 500 Hz)

Aangepaste VCXO gebruikt voor de master-klok
Het reduceren van faseruis in een ontvanger is altijd al een uitdaging geweest, omdat het een natuurlijk kenmerk is van een ontvanger. De master-klok van de IC-7610 maakt gebruik van een VCXO (Voltage Controlled Crystal Oscillator) met een lage ruisproductie, gecombineerd met Icom’s jaren van technische expertise om een gemeenschappelijke stroomvoorziening voor de VCXO en de FPGA te kunnen ontwerpen, die een ultra-lage faseruis oplevert. Daarnaast kan voor een grotere nauwkeurigheid ook een 10 MHz referentiesignaal op de IC-7610 worden aangekoppeld.

dual receiver

bpf and preselector passband

speaker unit

DIGI-SEL voor hoofd- en subbanden
De DIGI-SEL-preselectors zijn HF-filters met scherpe, smalle banddoorlaatkenmerken die het “overlopen” van de analoog-naar-digitaal-omzetting door sterke signalen buiten de band voorkomen bij het bemonsteren van de HF-signalen. Daarnaast worden derdegraads en hogere IMD-producten hierdoor verminderd. Dit is ideaal wanneer sterke signalen worden ontvangen in een contest-pile-up of van omroepstations op aangrenzende frequenties of banden.

Onafhankelijke tweede ontvanger
Luisteren naar beide kanten van de verbinding van een zeldzaam DX-station die split werkt, of op zoek naar een multiplier op een andere band dan waar u zit, of in een andere modus, de dubbele ontvanger in de IC-7610 heeft het voor u in huis. Twee aparte DIGI-SEL preselectors, twee afzonderlijke banddoorlaatfilter-netwerken, voeren het signaal toe aan twee afzonderlijke A/D-converters in de FPGA.

Hoge kwaliteit luidsprekergeluid
Om de ontvanger compleet te maken is er een interne luidsprekerbox. De kast hiervan is afgestemd om een duidelijk, natuurlijk klinkend geluid te reproduceren, en hij is tegelijk geïsoleerd van het frame van de zendontvanger om geluid, afkomstig van vibratie en resonantie van delen van de behuizing te voorkomen.




Ingebouwde automatische antenne-tuner
De ingebouwde automatische antenne-tuner onthoudt zijn instellingen op basis van uw
zendfrequentie, zodat hij de afsteminstelling uit het geheugen kan terugroepen als u van band verandert. Met de noodtunerfunctie* kunt u korte tijdsperiodes werken met een antenne met een hoge SWR.
* Uitgangsvermogen niet gegarandeerd en de stroom kan gereduceerd worden.

7-inch kleurenscherm met touchscreenfunctie
Het grote kleurenscherm van 7-inch (17,8 cm) toont in één oogopslag diverse gegevens over bediening en gekozen instellingen. Het scherm laat duidelijk de verschillende eigenschappen zien, bijvoorbeeld de dubbele spectrumscoop verticaal of horizontaal gerangschikt, gesimuleerde analoge meters en vanuit RTTY en PSK31/63 gedecodeerde berichten.

Twee ontvangers, twee spectrumscoops
De IC-7610 beschikt over twee ontvangers op verschillende banden, en er zijn ook twee high-speed spectrumscoops met een hoge resolutie. Of u nu op zoek bent naar een opening, het werken van een zeldzaam DX-station dat split werkt of op zoek bent naar een multiplier, door de mogelijkheid om elke ontvanger afzonderlijk te bekijken kan de gebruiker zich concentreren op het binnenhalen van een zwak station. De beide scoops leveren toonaangevende prestaties op het terrein van resolutie, sweepsnelheid met een dynamisch bereik van wel 100 dB. Om makkelijker over de band te navigeren kunt u een PC-muis aansluiten op de USB aansluiting, voor afstemmen van de ontvangers door middel van aanwijzen en klikken.




Audioscoop-functie
Het audioscoopscherm toont zowel een FFT-scoop met waterval, als een oscilloscoop voor zowel zend- als ontvangstgeluid. Dit maakt het gemakkelijk om audio-eigenschappen te monitoren, zoals microfooncompressorniveau, filterbreedte, notchfilter. En in CW kunt u de golfvorm bekijken van het ontvangen CW-signaal.

Aanraakscherm en multi-afstemknop voor een soepele bediening
De combinatie van het aanraakscherm met de multi-afstemknop garandeert een snelle en soepele bediening. Door op de multi-afstemknop de drukken verschijnen aan de rechterzijde van het scherm de menu-items. Een item kan worden geselecteerd met een aanraking van het scherm en de niveaus kunnen worden veranderd door aan de multi-afstemknop te draaien.

Remote Encoder voor een tweede VFO-knop
Met de optionele RC-28 remote encoder (encoder op afstand) kunt u een externe tweede draaiknop toevoegen voor het instellen van de subband. Hoofdband en subband kunnen worden omgewisseld met de F1 en F2 knoppen en ze kunnen met de RC-28 worden ingesteld. De LED boven de F1 en F2 knoppen geeft de op dat moment actieve band aan.

The SDR Everyone Wants!

Receivers

  • Independent direct sampling receivers capable of receiving two bands/two modes simultaneously.
  • DIGI-SEL pre-selector for enhanced interference rejection.
  • Digital IF filter and digital twin PBT for interference rejection.

Display

  • Large 7-inch color display with high resolution real-time spectrum scope and waterfall.
  • Dual scope/waterfall mode.

Fly by wire (user interface)

  • USB port for keyboard and mouse controls.
  • External monitor connection with a DVI-D port.
  • Optional SD card for saving user profiles and QSOs with band and timestamp information
  • Ethernet port for IP remote operation capability with the optional RS-BA1.

Other features

  • Built-in high-speed automatic antenna tuner
  • Newly designed large speaker box offers superior sound quality, making use of the high-purity received signal
  • Other Outstanding Features

  • BNC type RX IN/OUT connectors for a receiver antenna or external BPF/preamp connection
  • FPGA-controlled CW keying waveform shaping
  • Multi-function electronic keyer
  • CW pitch control from 300 Hz to 900 Hz
  • Auto repeat function
  • Contest serial number counter
  • Normal or short Morse number style
  • Double key jack system
  • Full break-in and semi break-in
  • CW auto tuning
  • APF (Audio Peak Filter) function adjustable filter shape, width and AF level
  • 30 kHz to 60 MHz receiver
    (Some frequencies are not guaranteed.)
  • Two types of preamplifiers
    Preamp 1: Improves intermodulation characteristics
    Preamp 2: High gain preamplifier
  • 3 dB – 45 dB variable attenuator
  • IP+ function improves 3rd order intercept point performance
  • 101 memory channels
  • RTTY encoder and decoder
  • Twin peak audio filter for the RTTY mode
  • Adjustable AGC time constant from 0.1 to 6 seconds
  • Digital twin PBT eliminates interference from adjacent signals
  • Main/Sub band tracking function for diversity reception
  • TX monitor function
  • All mode power control
  • VOX (Voice Operated transmission) capability
  • BNC type transverter connector
  • Microphone equalizer and adjustable transmit bandwidth
  • 50 CTCSS tones
  • Memo pad stores up to 10 operating frequencies and modes
  • Quick split function
  • Quick Dualwatch function
  • RF gain and squelch control with a knob
  • RIT and ΔTX variable up to 9.999 kHz
  • UTC/local clock and timer function
  • 1 Hz pitch tuning and display
  • Dial lock function
  • Adjustable main dial brake
  • External speaker jacks for Main and Sub receivers
  • Screen saver function
  • Multi-function meter
    (S-meter, Power, ALC, COMP, SWR, ID, VD and TEMP)
  • Auto tuning step function

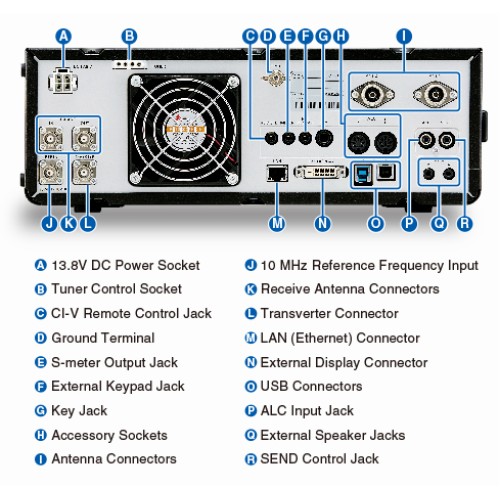

Rear Panel View

Rear Panel View

Supplied accessories (May differ depending on version)

  • Hand microphone, HM-219
  • DC power cable
  • Fuses
  • Plugs

    General Specification

    Frequency coverage:
    (USA version)1
    RX:
    0.030–60.00 MHz*2

    TX:
    1.800–1.999,
    3.500–3.999,
    5.255–5.405*3
    7.000–7.300,
    10.100–10.150,
    14.000–14.350,
    18.068–18.168,
    21.000–21.450,
    24.890–24.990,
    28.000–29.700,
    50.000–54.000 MHz
    Frequency coverage:
    (EUR version)1
    RX:
    0.030–60.00 MHz*2

    TX:
    0.1357–0.1378,
    1.810–1.999,
    3.500–3.800,
    7.000–7.200,
    10.100–10.150,
    14.000–14.350,
    18.068–18.168,
    21.000–21.450,
    24.890–24.990,
    28.000–29.700,
    50.000–52.000 MHz
    ModeUSB, LSB, CW, RTTY, PSK31/63, AM, FM
    Number of channels101 (99 regular, 2 scan edges)
    Antenna connectorsSO-239 × 2 (50Ω unbalanced (Tuner off))
    BNC × 1 (RX antenna In/Out)
    Power supply requirement13.8V DC ±15%
    Power consumptionTx23 A (at 100 W output power)
    Rx3.0 A (Standby), 3.5 A (Maximum audio)
    Operating temperature range0°C to +50°C; 32°F to 122°F
    Frequency stabilityLess than ±0.5ppm
    (0°C to +50°C; 32°F to 122°F)
    Frequency resolution1 Hz (fine)
    Dimensions (W×H×D)
    (projections not included)
    340×118×277 mm;
    13.4×4.6×10.9 in
    Weight (approximately)8.5 kg; 18.7 lb
    *1 Varies according to version.
    *2 Guaranteed range: 0.500–29.999, 50.000–54.000 MHz.
    *3 Some frequency bands are not guaranteed.


    Transmitter

    Output power (HF/50 MHz)SSB/CW/FM/RTTY/PSK: 1–100 W,
    AM: 1–25 W
    Modulation systemSSBDigital P.S.N. modulation
    AMDigital Low power modulation
    FMDigital Reactance modulation
    Spurious emissionHF bandsLess than -50 dB
    50 MHz bandsLess than -63 dB
    Carrier suppressionMore than 50 dB
    Unwanted sidebandMore than 50 dB
    Microphone impedance600Ω

    Receiver

    Receive systemDirect Sampling Superheterodyne
    Intermediate frequency12 kHz
    Sensitivity *4 0.5–1.799MHz1.8–29.999MHz28.0–29.7MHz:50–54MHz:
    SSB/CW:
    (at 10dB S/N)
    0.16μV typ.0.13μV typ.
    AM:
    (at 10dB S/N)
    6.3μV typ.2.0μV typ.1.0μV typ.
    FM
    (at 12dB SINAD)

    0.5μV typ.0.32μV typ.
    Sensitivity for RED version.*5 1.8–29.999MHz3.0–29.999MHz28.0–29.7MHz:50MHz:
    SSB:
    (at 12dB SINAD)
    10 μV emf0 μV emf-6μV emf
    AM:
    (at 12dB SINAD)
    16 μV emf6 μV emf0 μV emf
    FM
    (at 12 dB SINAD)

    0 μV emf-6μV emf
    Squelch sensitivity
    (Threshold)
    SSB: Less than 3.2 μV (Preamp ON)
    FM: Less than 0.32 μV (Preamp ON)
    Selectivity
    (Filter shape: Sharp)
     More thanLess than
    SSB
    (BW: 2.4kHz, sharp)
    2.4 kHz/–6 dB
    3.6 kHz/–60 dB
    CW
    (BW: 500Hz, sharp)
    500 Hz/–6 dB
    700 Hz/–60 dB
    RTTY
    (BW: 500Hz, sharp)
    500 Hz/–6 dB
    700 Hz/–60 dB
    AM
    (BW: 6kHz)
    6.0 kHz/–6 dB
    15 kHz/–60 dB
    FM
    (BW: 15kHz)
    12.0 kHz/–6 dB
    20 kHz/–60 dB
    Spurious and image rejectionHF bandsMore than 70dB
    50 MHz bandMore than 70 dB (Except for ADC Aliasing)
    Audio output power
    (at 13.8V DC)
    More than 2.0 W
    (at 10% distortion with an 8Ω load)
    *4 HF: Preamp 1 ON, 50 MHz: Preamp 2 ON, BW: SSB/CW=2.4 kHz, AM=6 kHz, FM=15 kHz
    *5 Less than, HF: Preamp 1 ON, filter shape Soft, 50 MHz: Preamp 2 ON, filter shape Soft, BW: SSB=2.4 kHz, AM=4 kHz, 60% modulation, FM=7 kHz, 60% modulation

    Tuner
