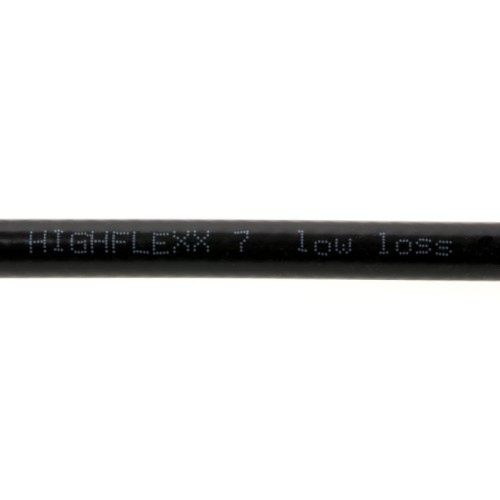

Highflexx 7 / Ultraflexx 7 7 mm coax kabel per meter, super flexibel

Beter dan Aircell 7

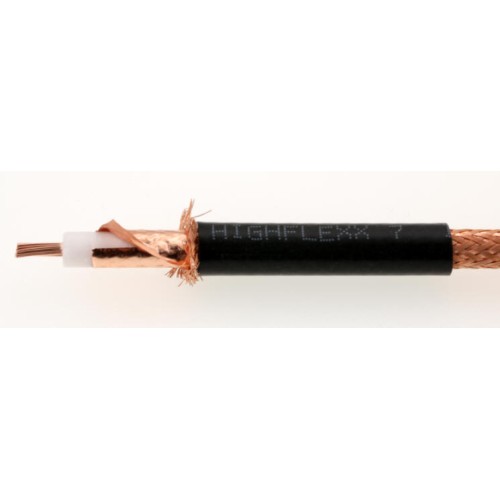

Kabel structuur:

Binnenste geleider : Cu draad, kale 19x0,38 mm, Ø 1,85 mm ± 0,05
Isolatie : drie lagen isolatie, Ø 5,0
Buitenste geleider 1 : CU-PET ** circulatie breedte 20 mm

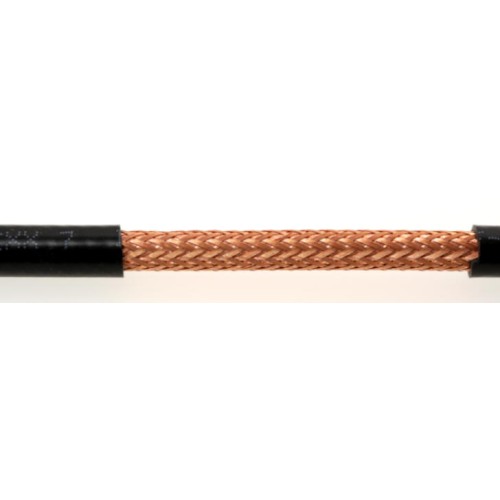

Buitenste geleider 2 : CU vlechten, 83% opt. Cover, 144 Litzedrähte
Buitenmantel : zeer flexibele PVC, Ø 7,3 mm, UV-bestendig
Gewicht : 70 kg / km
Kleur : zwart

Mechanische eigenschappen:
Leg radius : 34 mm
Buigstraal : 68 mm
Temperatuurbereik in bedrijf : -45 ° C tot + 70 ° C
bij installatie : -15 ° C tot + 55 ° C

Elektrische eigenschappen:
Weerstand buitenste geleider : 8,8 Ω / km
Weerstand binnenste geleider : 7,3 Ω / km
Capaciteit : 75 pF / m
Velocity factor : 83% zie hieronder
Impedantie 50 Ω
Testspanning Coat (Spark Test): 4 kV
Afscherming : 100-900 MHz> 105 dB

transmissiekarakteristieken
frequentie MHz	Demping dB / 100 m	Transmissie macht Watt	Backflow demping dB
	nominaal	maximum	individuele spikes toegestaan
1.8	0.60	3400 Watt	0-600
3.5	0.90	3160 Watt	MHz
7.0	1.20	2800 Watt	≥ 30
10	1.60	2510 Watt
14	2.10	2260 Watt
21	2.60	1890 Watt
28	3.00	1650 Watt
50	4.00	1150 Watt	600 - 1200
100	5.80		MHz
144	6.90	530 Watt	> 25
200	8.20
400	11,80
430	12,30	150 Watt
800	17,10
1000	19,30
1200	21,30		1200-2000
2400	32,30	134 Watt	MHz
3000	36,20		≥ 20
4000	43,67	102 Watt
5000	49.33	88 Watt
6000	54,67	79 Watt
7000	61,07	71 Watt
8000	68,40	63 Watt
		Bron: M & P
