Hyperflex 5 FRNC coaxkabel

De  verliesarme opvolger van de sinds WO 2 gebruikte RG58 coaxkabel. De RG58 wordt veel gebruikt in de scheepvaart en zeilsport als verbinder tussen marifoon en marifoonantenne.

Vaak blijft er van die 1 watt uitgangsvermogen weiniig over als het bijj de antenne arriveert. Een slecht bereik is het gevolg

De Hyperflex 5  FRNC is verliesarm t.o.v. RG58 kabel en is door FRNC toepassing brandvrij dit i.t.t. de gewone Hyperflex 5 kabel. Daarom is de Hyperflex 5 FRNC prima geschikt voor de scheepvaart.

Vervanging van uw oude RG58 kabel zal een enorme vooruitgang betekenen zowel in het ontvangst- als zendbereik

Coaxkabel HyperFlex 5 FRNC - een nieuwe flexibele - halogeenvrije 5 mm coaxkabel van M & P Ancona

- een 50 ohm coaxkabel met zeer goede elektrische eigenschappen
- Voldoet aan de brandtesten volgens R 118
- een nog flexibeler 5 mm-product voor zowel mobiele als draagbare toepassingen
- een coaxiale kabel met een extreem hoog beveiligingsniveau (> 105 dB)
- een klasse A ++ coaxkabel
- Frequentiebereik tot 6 GHz
- kan worden gebruikt voor alle draaibare antennes - horizontale en verticale bediening.
- is UV-bestendig
- is dankzij zijn zeer hoge afscherming een ideale coaxkabel voor gebruik in laboratoria, voertuigen voor openbare diensten,
- is verkrijgbaar in lengtes tot 2000 m

Voor HyperFlex 5 FRNC zijn er hoogwaardige coaxconnectoren in de standaarden BNC, N, SMA, TNC en UHF.verkrijgbaar

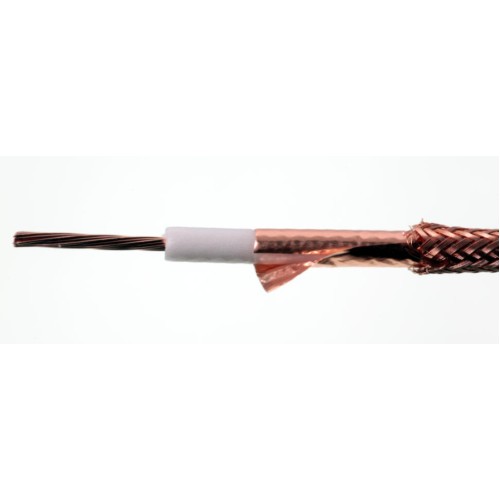

Kabel ontwerp:

Binnengeleider zuiver koper 99,99%, 19 x 0,29 mm, Ø 1,4 mm

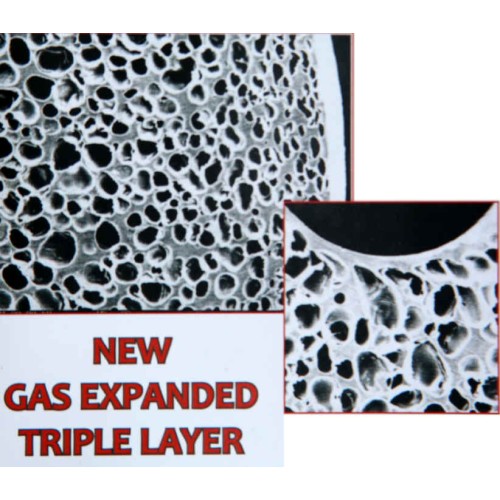

Diëlektrische drielaags phys. Cel PE, FPE 3,7 mm ± 0,05
Buitenste geleider 1 koperfolie, met kunststof bekleed CU-PET **

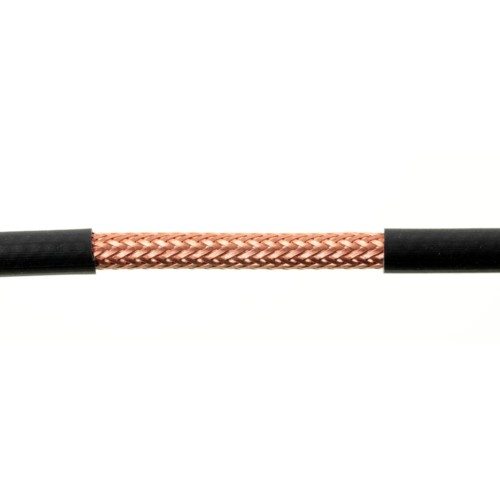

Buitenste geleider 2 kopervlechtwerk, opt. Met betrekking tot 88% 120 draden

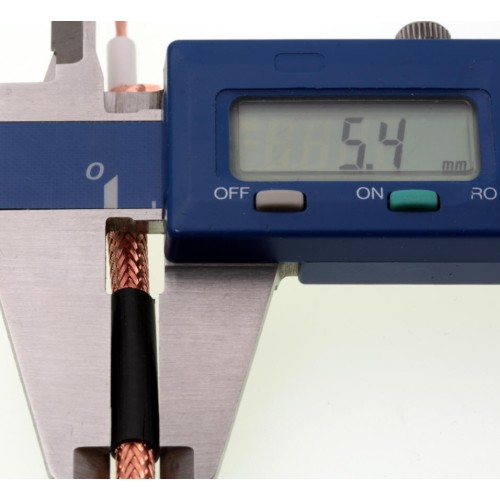

Buitenhuid FRNC zwart, Ø 5,4 mm ± 0,15 mm
UV-bestendig
Kleur zwart


 ** CU-PET = met kunststof beklede koperfolie
  De kunststof coating voorkomt schade aan de koperfolie bij mogelijk te kleine buigradii.

De koperfolie heeft een aangebrachte PE-coating, geplaatst om scheurvorming door folie als gevolg van korte radiusbochten te voorkomen.
PERCENTAGE SCREEN 100% CU-POL

Mechanische eigenschappen:

Buigradius 50 mm
Inbouwradius 25 mm
temperatuurbereik
Werking -45 ° C --- + 70 ° C
Gewicht 4,2 kg / 100 m

Elektrische eigenschappen:

Weerstand DC
Buitenste geleider 11 Ω / km
Binnengeleider 14 Ω / km
Capaciteit 74 pF / m ± 2
Inkortingsfactor 87% zie hieronder
Karakteristieke impedantie 50 Ω ± 3 200 MHz
Piekspanning (Sparktest) 4 kV
Afschermniveau 100 - 2000 MHz> 105 dB
