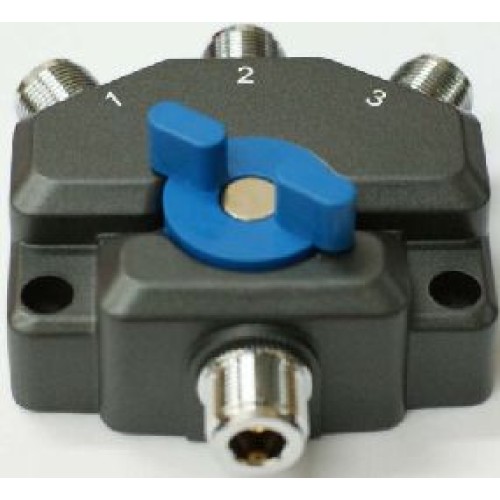

AV-SW3N 3 voudige coaxschakelaar, N-connectoren, DC-1.5 Ghz, tot 1,5 Kw,poortisolatie  tot 70 dB, insertion loss: 0,05-0,2 dB

Technische specificaties:

FREQUENCY RANGE:

• DC ~ 1.5GHz

CONNECTOR TYPE:

• Input Port: N-Female
• Output Port: 3x N-Female

POWER RANGE:

• DC ~ 30MHz: 1.5KW
• 30MHz ~ 200MHz: 1KW
• 200MHz ~ 500MHz: 500W
• 500MHz ~ 1GHz: 250W
• 1GHz ~ 3GHz: 150W

INSERTION LOSS:

• DC ~ 500MHz: ≤0.05dB
• 500MHz ~ 1GHz: ≤0.10dB
• 1GHz ~ 2GHz: ≤0.15dB
• 2GHz ~ 3GHz: ≤0.20dB

OUTPUT PORT ISOLATION:

• DC ~ 500MHz: 70.0dB
• 500MHz ~ 1GHz: 60.0dB
• 1GHz ~ 2GHz: 55.0dB
• 2GHz ~ 3GHz: 50.0dB

VSWR:

• DC ~ 500MHz: ≤1.10
• 500MHz ~ 1GHz: ≤1.15
• 1GHz ~ 2GHz: ≤1.20
• 2GHz ~ 3GHz: ≤1.25
