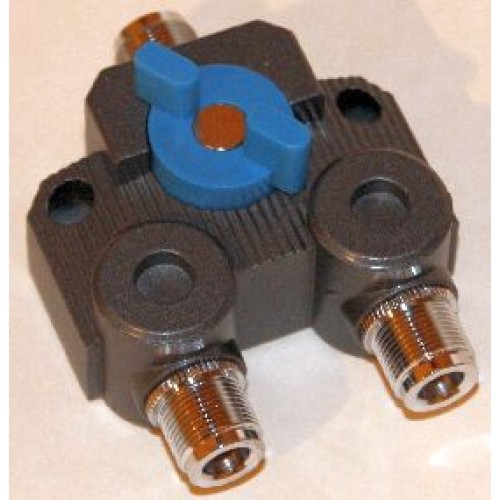

AV-SW2N 2 voudige coaxschakelaar

Beschrijving

2-Position Coaxial Antenna Switch. Input: N-Female Output: 2x N-Female

Technische specificaties:

FREQUENCY RANGE:

• DC ~ 3GHZ

CONNECTOR TYPE:

• Input Port: 1x N-Female Connector
• Output Port: 2x N-Female Connector

POWER RANGE:

• DC ~ 30MHz: 2KW
• 30MHz ~ 200MHz: 1KW
• 200MHz ~ 500MHz: 500W
• 500MHz ~ 1GHz: 250W
• 1GHz ~ 3GHz: 150W

INSERTION LOSS:

• DC ~ 500MHz: ≤0.05dB
• 500MHz ~ 1GHz: ≤0.10dB
• 1GHz ~ 2GHz: ≤0.15dB
• 2GHz ~ 3GHz: ≤0.20dB

OUTPUT PORT ISOLATION:

• DC ~ 500MHz: 70.0dB
• 500MHz ~ 1GHz: 60.0dB
• 1GHz ~ 2GHz: 0.55dB
• 2GHz ~ 3GHz: 0.50dB

VSWR:

• DC ~ 500MHz: ≤1.05
• 500MHz ~ 1GHz: ≤1.10
• 1GHz ~ 2GHz: ≤1.15dB
• 2GHz ~ 3GHz: ≤1.25dB
