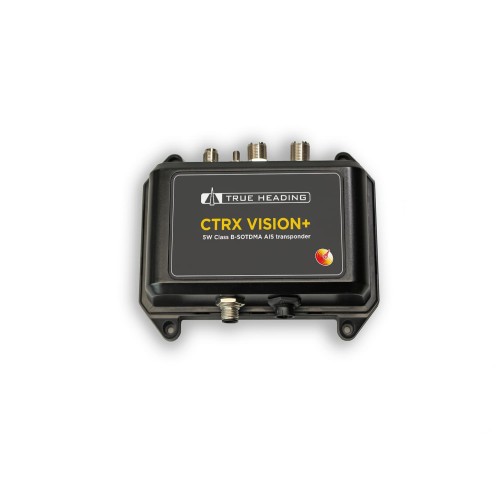

True Heading CTRX Vision+ Class B transceiver

 True Heading CTRX VISION+ 5W Klasse B-SOTDMA AIS-transponder met splitter, klasse B.

De nieuwe True Heading CTRX Vision+ is een moderne 5 Watt AIS klasse B-transponder, die gebruik maakt van het SOTDMA-protocol.

Net als AIS klasse A-apparatuur neemt CTRX Vision+ deel aan het tijdslotreserveringsplan, zodat er altijd een vrij tijdslot beschikbaar is om zijn positie door te geven, tegen een hogere updatesnelheid. serie,

De oudere AIS toestellen luisteren eerst om te bepalen of er een vrij tijdslot beschikbaar is. Op zee werkt dit prima, maar niet in havengebieden en drukke wateren zoals het Kanaal en de waterwegen rond Antwerpen en Rotterdam. In deze gebieden is zekerheid over de zichtbaarheid essentieel. Oudere type transponders die uitzendingen gewoon overslaan omdat er geen vrij tijdslot is, bieden deze zekerheid niet.

True Heading CTRX Vision+ doet dat wel. De CTRX Vision+ heeft een ingebouwde hoogwaardige antennesplitter, die de antenne zonder signaalverlies deelt met de VHF-antenne, een optie die zeer handig is voor de vrijetijdsmarkt waar het vinden van een goede locatie voor een extra antenne problemen oplevert. CTRX Vision+ is klein en licht, uiterst energiezuinig en eenvoudig te installeren. Uiteraard kan de transponder op vele manieren met de plotter of tablet met de elektronische kaart worden verbonden: NMEA 0183, NMEA2000, WiFi en USB.

Technische specificaties

Afmetingen : 173 x 128 x 53 mm (L x B x H)

Gewicht : 380 g (alleen AIS-transpondereenheid) Stroom :

Voeding DC 12 – 24V Stroomverbruik : <220mA bij 12VDC

Gegevensinterface USB NMEA0183 38.400 baud-uitvoer (IEC61162-1) NMEA0183 4.800 baud-ingang (IEC61162-1) NMEA2000 i Stille modus Schakelingang

Connectoren VHF-antenne-uitgang SO-239 VHF-radio-ingang SO-239 GNSS-antenne TNC NMEA2000 standaard microconnector 12-weg stroomingang / NMEA0183 / USB / stille modus LED-indicator van gebruikersinterface voor voeding, TX-time-out, fout, stille modus

VHF-zendontvanger Frequentie 161,975 MHz tot 162,025 MHz 1 zender, uitgangsvermogen 5W,

SOTDMA-protocol 2 ontvangers, gevoeligheid ?110dBm @20% PER GNSS-ontvanger 72 kanalen, GPS-GLONASS-SBAS RF-interfaces Invoegverlies: ontvang 0dB / verzend <1dB

Belastbaarheid VHF-poort: 25W Bedrijfsfrequentiebereik: 156 MHz tot 163 MHz Naleving van normen AIS-normen IEC62287-1 Ed3 IEC62287-2 Ed2 ITU-R M.1371-5 GNSS-prestatienormen IEC61108-1 Ed 2.0 IEC61108-2 Ed 1.0 Seriële data-interfacestandaarden IEC61162-1 Ed 5.0 IEC61162-2 Ed 1.0 NMEA2000® Interfacestandaard NMEA2000® Editie 3.101 WiFi-FCC U30-G2M5477 Productveiligheid EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 Milieunorm IEC60945 Editie 4 Milieu Waterdicht IP66 en IP67, IEC 60945 blootgestelde categorie Bedrijfstemperatuur: -25ºC tot +55ºC
